МВИ-3. Измерение сопротивления изоляции и коэффициента абсорбции мегомметром

Информация о материале

Создано: 03.06.2017, 09:04

Автор: Super User

Просмотров: 4866

Электротехническая лаборатория «КИПАРИС» измерение сопротивления изоляции.

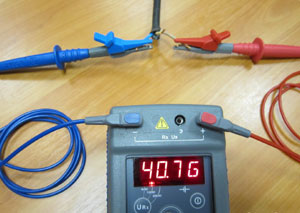

Как правило, измеряется сопротивление изоляции каждого провода относительно остальных заземленных проводов. Если измерения по этой схеме дадут неудовлетворительный результат, то производится замер сопротивления изоляции каждого провода относительно земли (остальные провода не заземляются) и между каждыми двумя проводами. Всего выполняется 6 замеров сопротивления для трехпроводных линий, 4 и 10 — для 4-х проводных, 5 и 15 — для 5-ти проводных.

Если электропроводки, находящиеся в эксплуатации, имеют сопротивление изоляции ниже 1 Мом, то заключение о пригодности делается после испытаний их переменным током промышленной частоты напряжением 1 кВ.

Основные показатели сопротивления изоляции:

1. Сопротивление изоляции постоянному току Rиз. Наличие грубых внутренних и внешних дефектов (повреждение, увлажнение, поверхностное загрязнение) снижает сопротивление изоляции. Определение Rиз (Ом) производится методом измерения тока утечки, проходящего через изоляцию, при приложении к ней выпрямленного напряжения.
2. Коэффициент абсорбции. Лучше всего определяет увлажнение изоляции. Коэффициент абсорбции — это отношение измеренного сопротивления изоляции через 60 секунд после приложения напряжения мегаомметра (R60) к измеренному сопротивлению изоляции через 15 секунд (R15). Если изоляция сухая, то коэффициент абсорбции значительно превышает единицу, в то время как у влажной изоляции коэффициент абсорбции близок к единице. Значение коэффициента абсорбции должно отличаться (в сторону уменьшения) от заводских данных не более, чем на 20%, а его значение должно быть не ниже 1.3 при температуре 10–30оС. При невыполнении этих условий изделие подлежит сушке.
3. Коэффициент поляризации. Указывает способность заряженных частиц и диполей в диэлектрике перемещаться под действием электрического поля, что определяет степень старения изоляции. Коэффициент поляризации также должен значительно превышать единицу. Коэффициент поляризации — это отношение измеренного сопротивления изоляции через 600 секунд после приложения напряжения мегаомметра R600 к измеренному сопротивлению изоляции через 60 секунд (R60).Посмотреть протокол.

Посмотреть протокол.
